金屬法蘭墊

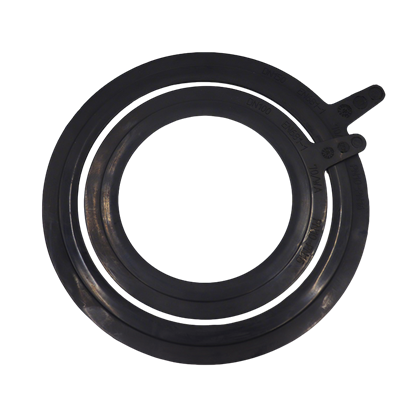

金屬法蘭墊用于兩個法蘭之間的連接
| 材料 | 三元乙丙橡膠/丁腈橡膠/丁苯橡膠 |
| 認證 | WRAS/ACS/DVGW W270/KTW |
| 標準 | EN681-1:2000 |
| 口徑 | DN50-DN1200 |
| 壓力 | PN10/PN16 |
| 用途 | 飲用水管網、污水管網、灌溉網絡 |

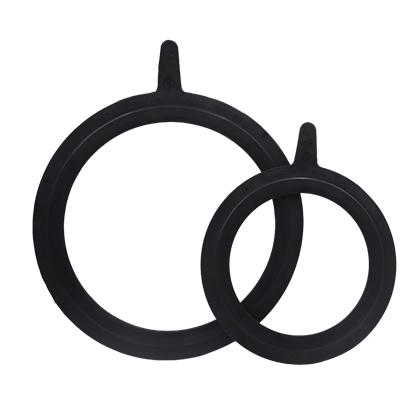

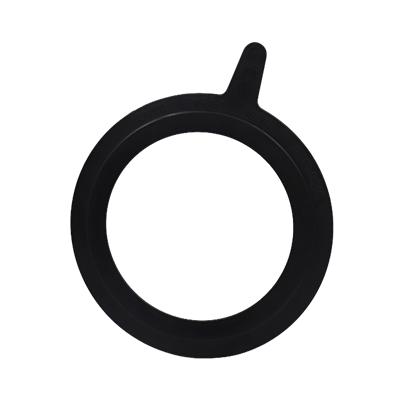

華益橡膠金屬法蘭墊片，帶鋼嵌件，適用于鋼、不銹鋼、玻璃纖維增強塑料、PP、PVC、PE制成的法蘭和涂層法蘭。法蘭墊片有三元乙丙橡膠、丁苯橡膠、丁腈橡膠等材質。

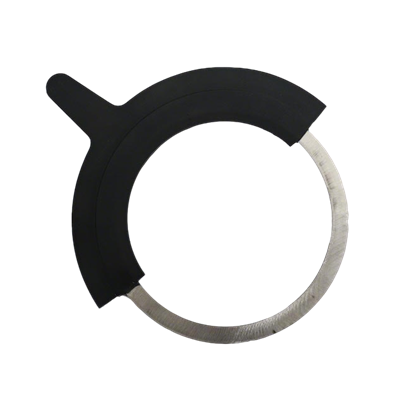

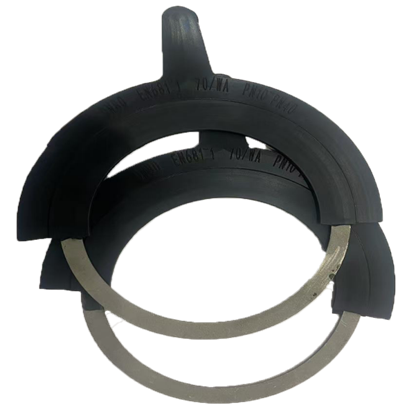

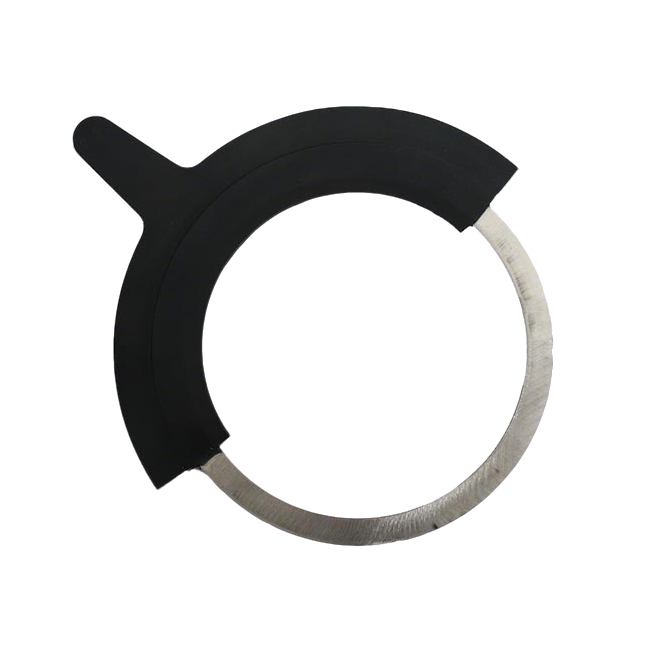

橫截面為矛形的EPDM邵氏70度硫化橡膠墊片，在一個完全居中的硫化鋼環內，可以很好地吸收表面壓力，適用于需要良好耐臭氧性、耐老化性和耐候性的應用場景。
|
DN(mm) |
PN |
D1(mm) |
D2(mm) |
R1（mm） |
S(mm) |
|
50 |
10/16 |
60 |
117 |
|
3 |
|
50 |
10/40 |
61 |
107 |
|
3 |
|
65 |
10/40 |
77 |
126 |
|
3 |
|
80 |
10/40 |
89 |
142 |
|
3 |
|
100 |
10/16 |
115 |
162 |
|
3 |
|
125 |
10/16 |
141 |
192 |
|
3 |
|
150 |
10/16 |
169 |
218 |
|
3 |
|
200 |
10/16 |
220 |
280 |
|
3 |
|
250 |
10/16 |
273 |
328 |
|
4 |
|
300 |
10/16 |
324 |
375 |
|
4 |
|
350 |
10/16 |
356 |
438 |
222 |
5 |
|
400 |
10/16 |
407 |
489 |
244 |
5 |
|
450 |
10/16 |
458 |
539 |
277 |
5 |
|
500 |
10/16 |
508 |
594 |
308 |
5 |
|
600 |
10/16 |
610 |
695 |
367 |
5 |
|
700 |
10/16 |
712 |
784 |
|
6 |
|
800 |
10/16 |
813 |
917 |
|
6 |
|
900 |
10/16 |
915 |
1017 |
|
6 |
|
1000 |
10/16 |
1016 |
1124 |
|
6 |
|
1100 |
10/16 |
1120 |
1231 |
|
7 |
|
1200 |
10/16 |
1220 |
1307 |
670 |
7 |
